Кран консольный своими руками

[contents]

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Внимание! Все элементы подогнаны под газорезку ЧПУ, т. к. это самый дешевый вариант.

Техническое задание

Монтаж, погрузка/разгрузка усилиями четырех человек.

Подъемная высота 5 метров.

Семиметровая консоль.

Грузоподъемность – от 0,6 тонны.

Установка без применения специальной техники.

Составление проекта

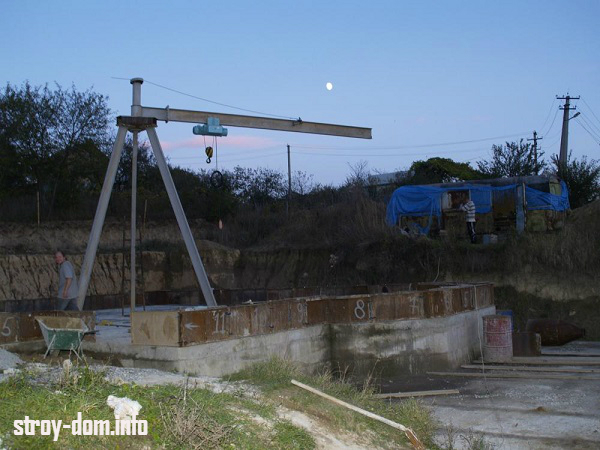

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

Стрела будет проседать на 5 см, т. к. у ног незначительный запас прочности (используются три вместо шести). Более подробнее можно посмотреть здесь http://chelny-kran.ru/catalog/kran-balki-kontsevye-balki-krana/kran-konsolnyj.

Чертеж

Для создания чертежа используйте автокад, но закруглите все размеры. Готовые файлы из программы идут сразу на ЧПУ.

Читайте также:  Дизайн ванной комнаты с нуля: основные моменты

Сварка

Для сварки всех элементов вам потребуется сам сварочный аппарат, ток силой в 220А и пять электродов. При выставлении используйте монтажный уровень. На все это потребуется максимум один день.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Далее зафиксируйте стрелу и натяните тросы растяжки. Собственно, все: кран консольный своими руками практически готов!
Конечно, для его строительства требуется немало сил, денег и времени, но вскоре он полностью себя оправдает. Если все сделано правильно, то с помощью крана можно будет, например, заливать до двенадцати кубов бетонного раствора (при наличии нескольких помощников и пары бетономешалок). Удачи в работе!
