Установка потолочного вентилятора

Если вы планируете установить потолочный вентилятор, то эта статья – специально для вас. Ниже приведена пошаговая инструкция процесса установки, начинается все с подготовительных мероприятий.

[contents]

Этап 1. Подготовка

Шаг 1. Отключается питание цепи. После этого снимается люстра.

1

Шаг 2. В отсутствие люстры определяется центр помещения. Для этого от углов проводятся линии (можно использовать мел) крест-накрест, а место, в котором они пересекутся, и будет центром.

2

Этап 2. Распределительная коробка

Шаг 1. Покупается коробка под вентилятор. Это можно сделать в любом магазине электротехнических или бытовых товаров. К слову, если вы еще не приобрели сам потолочный вентилятор, то советуем заглянуть сюда — http://a-l.kiev.ua/26-potolochnye-ventilyatory. Но продолжим.

3

Шаг 2. После определения места монтажа проверяется доступ к питанию. Месторасположение регулируется должным образом. После этого вырезается такое отверстие, чтобы человек смог засунуть в него руку для проверки на предмет препятствий для коробки.

4

Шаг 3. В отсутствие этих препятствий (это могут быть трубы, коммуникации и проч.) коробка обрисовывается на поверхности, проделывается отверстие.

5

Шаг 4. Если в источнике питания применяются кабели с сечением 12, то для подключения используются изделия на 12-2 или же 12-3. Кабели с разными сечениями соединять запрещается!

6

Шаг 5. Кабель извлекается из распределительной коробки. Потолочный вентилятор может запитываться от 120В, но предпочтительнее обустроить отдельную распределительную коробку для включения прибора.

7

Шаг 6. Кабель 14-2 может потребоваться для включения одним выключателем освещения и вентилятора.

8

Шаг 7. Кабель 14-3 может потребоваться для независимого включения вентилятора.

9

Шаг 8. При необходимости используются соединители. Кабель распределяется внутри корпуса посредством специального отверстия.

10

Шаг 9. Распределительная коробка фиксируется в соответствии с инструкцией. Крепить следует качественно, поскольку все работающие вентиляторы вибрируют.

Читайте также:  Как правильно выбрать посудомоечную машину на кухню?

11

Шаг 10. Если прибор крепится под углом, то ему может потребоваться специальное наклонное крепление (некоторые модели изначально им комплектуются). Но большая часть современных моделей комплектуется универсальными крепежами, которые могут применяться как для ровных, так и для наклонных поверхностей.

12



Этап 3. Проводка

Шаг 1. Кабели соединяются следующим образом: белый от вентилятора – к белому из распределительной коробки, черный – к голубому/черному (при наличии такового), зеленый/не покрытый изоляцией – к зеленому проводу.

13

Шаг 2. Каждое из соединений покрывается особым изоляционным замком. Извне остается небольшое количество лишнего кабеля. Также при работе используется «крюк», посредством которого будет подвешен прибор.

14

Этап 4. Сборка

Шаг 1. Все элементы вентилятора собираются согласно инструкции производителя. Затягивать чересчур сильно не нужно, иначе можно сорвать резьбу или повредить элементы.

15

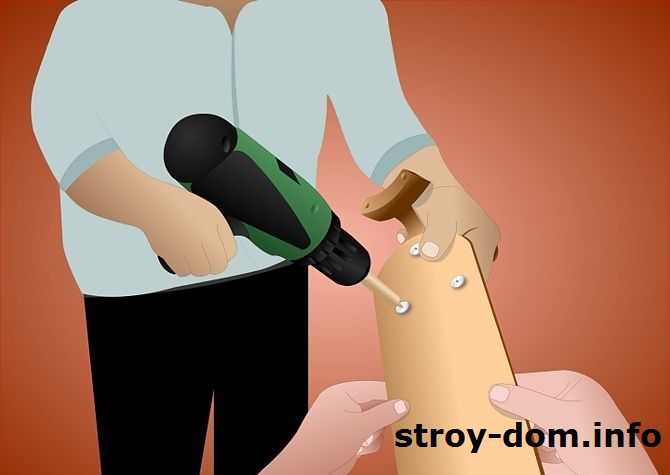

Шаг 2. Для сборки лопастей потребуется минимум один помощник, т. к. делать это самому неудобно.

16

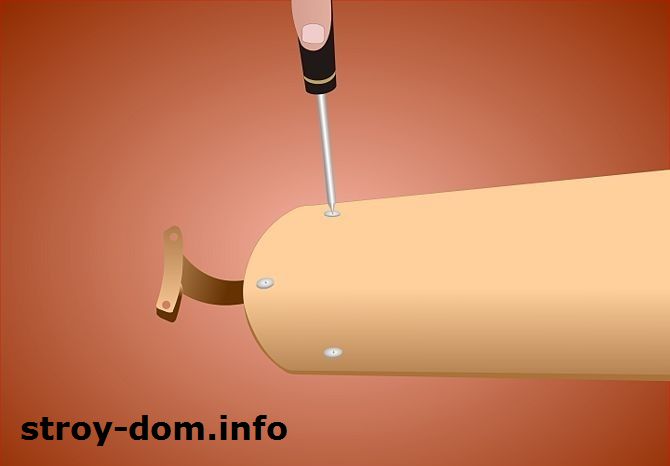

Шаг 3. Невзирая на то, что сказано в инструкции, лопасти рекомендуется устанавливать до установки вентилятора, если расстояние между ними и потолком будет меньшим, нежели длина отвертки.

17

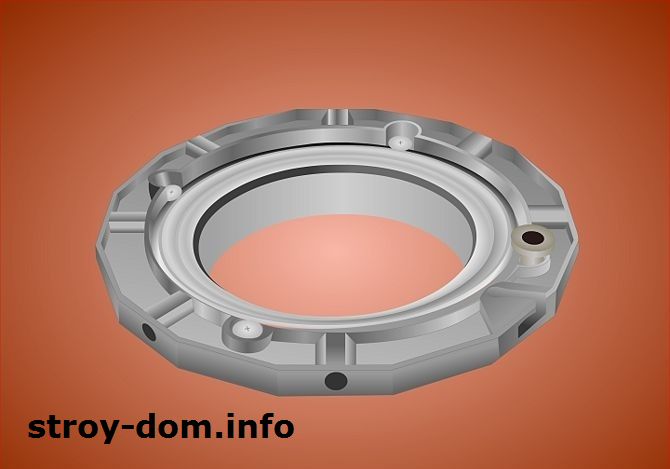

Шаг 4. Отдельные модели оснащаются «кольцами скорости», благодаря которым сборку лопастей можно выполнить на полу, затем установить их на подвешенный к потолку мотор. В таком случае каждая из лопастей крепится к кольцу при помощи винтов и резиновых втулок. На кольцо устанавливается крышка и декоративная накладка.

18

Этап 4. Подвешивание

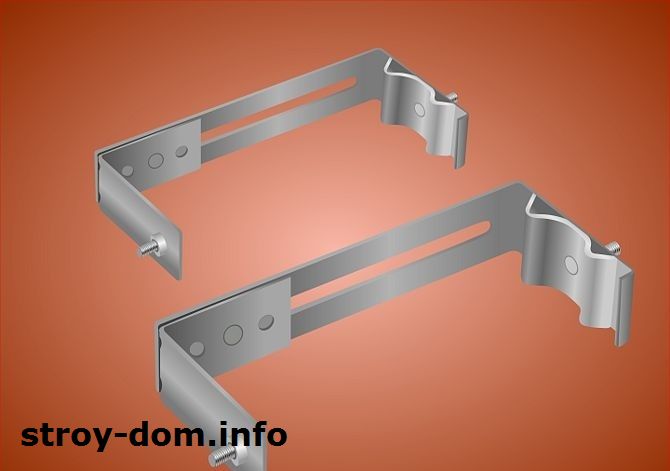

Шаг 1. На корпус устанавливается кронштейн в виде крюка или полукруга.

19

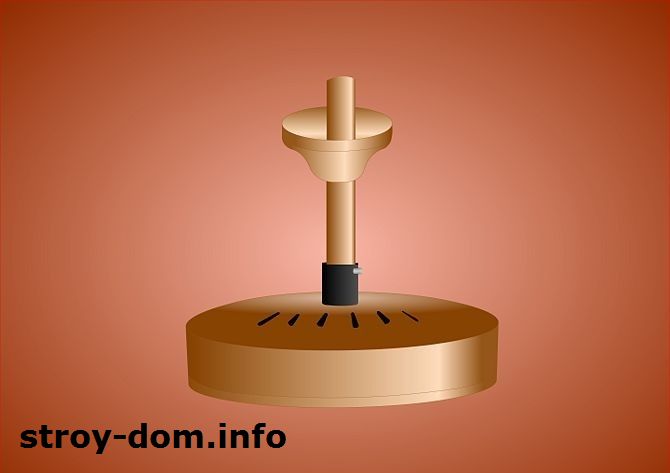

Шаг 2. Верхняя розетка вентилятора фиксируется на моторе, закручивается установочное кольцо. В случае высоких потолков к кронштейну можно дополнительно подсоединить трубочку.

20

Шаг 3. Собранный мотор вешается на кронштейн.

21

Шаг 4. Кабели соединяются заново и прячутся в верхнюю розетку.

Читайте также:  Заземление на даче

22

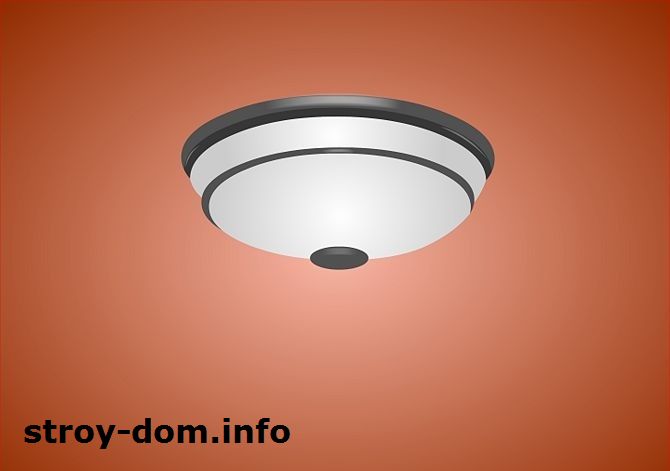

Шаг 5. Устанавливается и затягивается крышка.

23

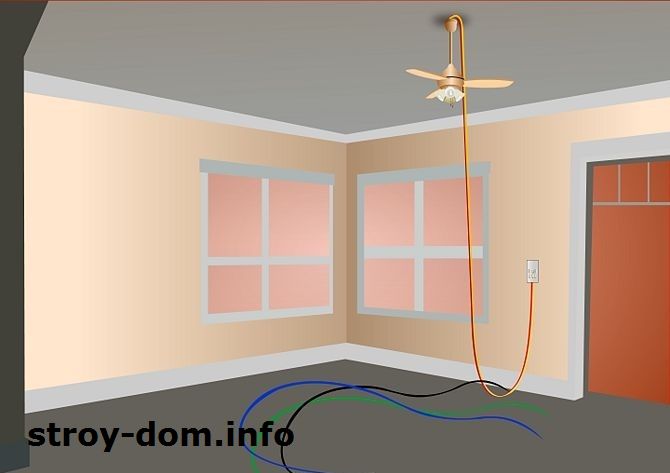

Шаг 6. Мотор соединяется с кронштейном. Включается питание, проверяется работоспособность системы.

24

На этом все, для более детального ознакомления с процессом просмотрите тематический видеоролик.

Видео – Монтаж потолочного вентилятора
