Для того, чтобы обеспечить бесперебойное электроснабжение высотного здания, дачного поселка или отдельно стоящей постройки на удалении от трансформаторной подстанции, необходимо установить понижающий трансформатор. Что это за устройство, в чем его особенности и как выполнить подключение своими силами?

Понижающий трансформатор – что это и как применяется

Сам по себе это электромагнитный агрегат, функция которого — преобразование переменного тока одного напряжения в ток с другим напряжением. Это устройство требуется, когда в сети напряжение выше или, наоборот, ниже, чем требуется для питания тех или иных объектов. При подключении важно использовать именно ту обмотку, которая для этого предназначена – в зависимости от этого устройство станет понижающим или повышающим. При некорректном соединении с обмоткой несоответствующего вида трансформатор быстро выйдет из строя. Поэтому, монтируя его, крайне важно ничего не напутать.

Что будет нужно?

Измерение напряжения обмоток
Измерение напряжения обмоток

Для проведения всех работ самостоятельно понадобится:

— непосредственно трансформатор;

— вольтметр;

— силовой кабель (например, этот http://provod-kabel.kiev.ua/);

— соответствующе инструменты.

Естественно, нужно также обладать некоторыми знаниями и навыками, чтобы не допустить ошибки.

Пошаговая инструкция по подключению понижающего трансформатора

Как и было сказано выше, ключевой момент – правильно выбрать обмотку.

1. Если совершенно точно известно, что трансформатор только понижающий, выбирать целесообразно ту обмотку, которая имеет самое большое число витков и сопротивление.

2. Анодно-накальные устройства имеют обмотки обоих видов. Чтобы выделить первичную обмотку, обратите внимание на ее выводы – обычно они размещаются на расстоянии от остальных. Иногда обмотка наматывается совершенно в другом отделе каркаса, в этом случае выделить ее совсем просто.

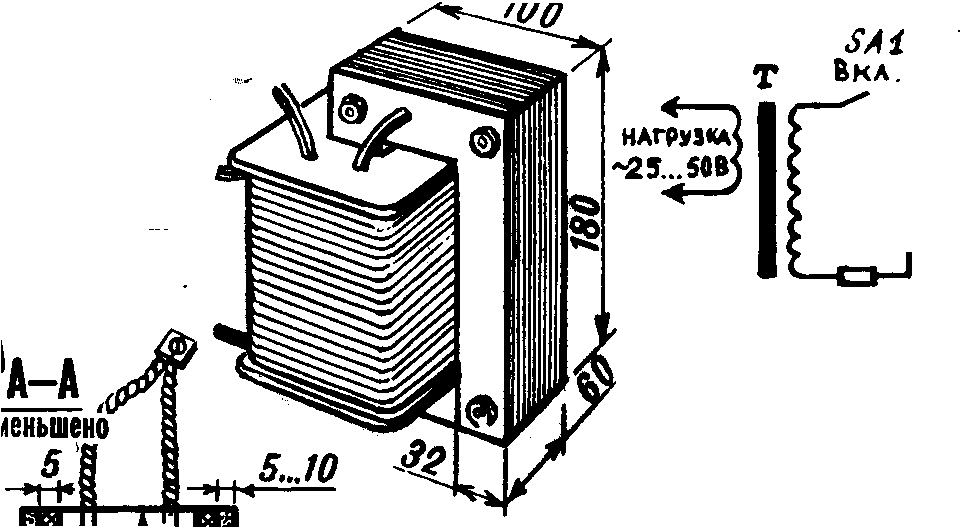

Трансформатор
Трансформатор

3. Если, тем не менее, вы все равно не уверены, сделайте снимок прибора и разместите его на тематическом форуме, уточнив марку прибора. Более сведущие люди обязательно вам подскажут, где какой вывод располагается в данном случае.

Читайте также:  Отзыв о компании Балконы Петербурга

4. Обязательно проверьте напряжение и частоту агрегата – они должны соответствовать 220 В и 50 Гц.

5. Иногда обмотка имеет три вывода, один из которых подходит для подключения в сеть напряжением 110 или 127 В. Ваша цель – подобрать такую комбинацию выводов, при которой сопротивление является максимальным. Именно на них можно пускать напряжение в 220 В.

6. Если ввода не три, а четыре, предполагается наличие двух обмоток. Соединять их нужно последовательно и синфазно для питания от сети соответствующего напряжения.

7. Чтобы выполнить эту операцию, вначале нужно выполнить последовательное соединение. После чего подключить обмотки к вольтметру с предельным напряжением в 500 В. Теперь на одну из вторичных следует подать небольшое напряжение в несколько вольт. Касаться выводов первичных при этом нельзя.

8. Запишите показания вольтметра. Теперь отключите его, поменяйте местами выводы любой из первичных обмоток и повторите процедуру. Выбирать нужно тот вариант, который показал наибольшее значение.

9. Если выделена одна обмотка, ее нужно присоединить через предохранитель к сети. Номинальный ток определяется в зависимости от мощности трансформатора – не более 0,05 А на 10 Вт. Если есть две обмотки, подключать к сети их следует последовательно и синфазно.

Схема подключения
Схема подключения

10. После этого крайне аккуратно, чтобы не задеть выводы, измерьте помощью вольтметра переменное напряжение, генерируемое трансформаторным устройством.

11. Для трансформации в постоянное переменного напряжения необходимо присоединить выпрямитель с фильтром. Важно не нарушить полярность при соединении с электролитическим конденсатором. Помните: на выходе из фильтра напряжение увеличится почти в полтора раза в сравнении с напряжением на обмотке вторичной.

Перед тем, как сделать необходимые перепайки, трансформатор нужно обязательно обесточить. Если выпрямители высоковольтные, следует также разрядить конденсаторы фильтров перед тем, как касаться их. Нельзя превышать не только максимальный ток каждой отдельно взятой обмотки, но и допустимую мощность от трансформатора в целом.
