Откатные ворота своими руками для загородного дома

[contents]

Одна из популярных конструкций ворот на сегодняшний день — это откатные ворота. Есть еще ворота распашные и ворота секционные. Откатные ворота имеют роликовую систему, благодаря которой они экономят дворовое пространство. Они открываются вдоль забора, влево или вправо.

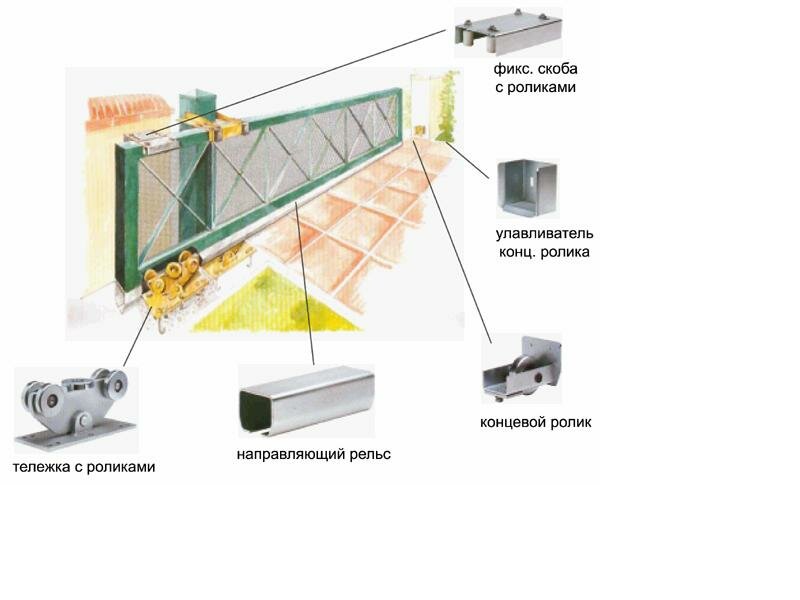

Ворота откатные общая схема работы
Откатные ворота общая схема работы

Что необходимо для того, чтобы сконструировать и установить откатные ворота своими руками?
На этот вопрос мы сегодня постараемся ответить как можно лаконичней. Есть стандартные комплектующие для такой конструкции, которые перечислены ниже.

Платформа с роликами имеет 4 пары роликов и закрепляется внизу на фундаменте. Ролики предназначены для того, чтобы полотно плавно закрывалось и открывалось. По этим роликам ходит профиль, который предварительно приварен к полотну. Он называется направляющий профиль.
Так как ворота при движении немного покачиваются, на конец профиля необходимо прикрепить концевой ролик, он помогает держать направление ровно и стыковаться с улавливателем.

Улавливатель ставят на держателе рядом со столбом, к которому должны подходить ворота.
Стоит заметить, что при закрытом состоянии вес изделия распределен между улавливателем и роликами, платформами. Сверху полотно поддерживает пластина с роликами, которая не дает им упасть. Основной вес распределен на опорные роликовые платформы.

Что нужно для того, чтобы сделать откатные ворота своими руками?

Итак, основные механизмы это:

 платформы с роликами;

 направляющий профиль;

 концевой ролик;

 улавливатель;

 поддерживающая пластина с роликами.

Чтобы собрать изделие своими руками, перечисленные механизмы можно купить, можно заменить частично, а можно самостоятельно сконструировать, скопировав систему. В этом случае вы значительно удешевите изделие.

Какие понадобятся инструменты?

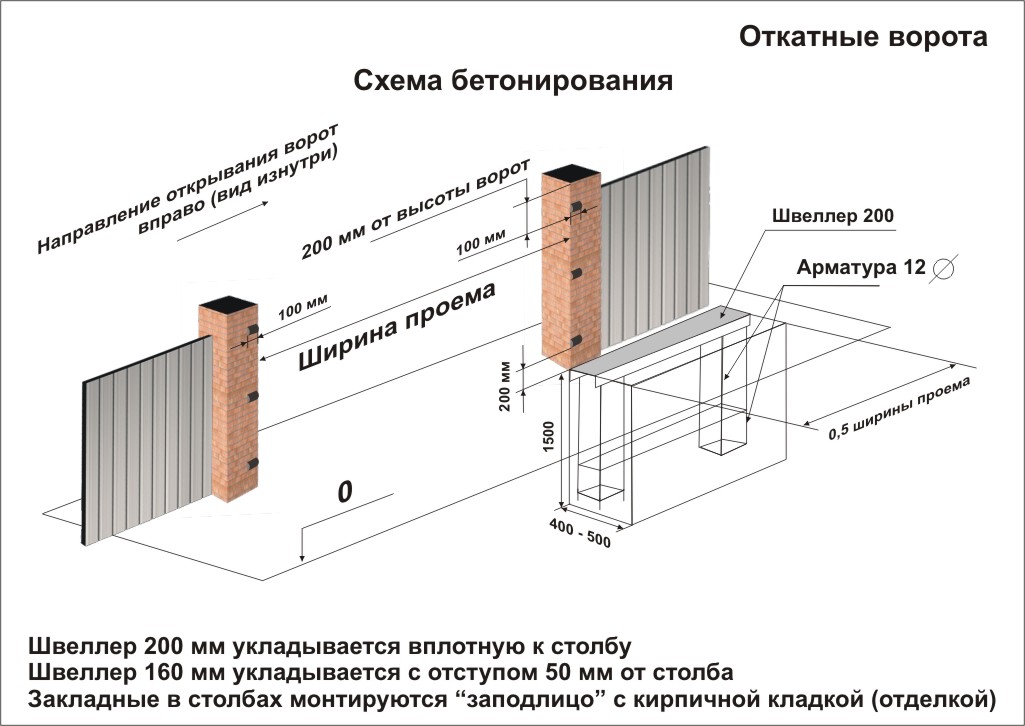

Ворота откатные схема бетонирования
Ворота откатные схема бетонирования

Перед тем, как вы начнете монтаж, необходимо сделать крепкое, надежное основание, которое примет на себя всю нагрузку. Основание — это фундамент. Глубина фундамента может колебаться от 1.10 до 1.70 м. Это зависит от глубины промерзания почвы. Так как почва, переживая сезон зима-лето «дышит», то есть сужается и расширяется, она может повредить уровень ворот, «выталкивая» фундамент. Этот факт необходимо предусмотреть, чтобы ваш труд не пропал даром. Следует также учесть деталь, что линия забора, вдоль которого будут «ходить» ворота, должна быть идеально ровной не только на протяжении длины открывания, но и вертикали.

Читайте также:  Устанавливаем дренажный насос

Для того, чтобы приготовить бетон, вам понадобится бетономешалка или емкость, в которой можно будет перемешать цемент, песок и щебень с водой. А также лопаты, бур, ведра, ножовка, молоток — все необходимое для того, чтобы выкопать яму и собрать опалубку. Фундамент под ворота должен соединяться с фундаментом забора, чтобы укрепить его. Арматуру, которую используют при заливке фундамента, лучше всего скреплять не сваркой, а вязальной проволокой. Эта деталь также немаловажна, потому что сварка на арматуре может лопнуть во время усадки фундамента. Перед тем, как начать собирать конструкцию, убедитесь в исправности электроинструмента. Вам понадобиться сварочный аппарат, угло-шлифовальная машина желательно две, одна с диаметром круга 230, другая 125, электродрель.

Порядок работ. Монтируем ворота откатные своими руками.

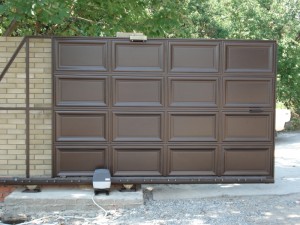

Ворота откатные своими руками
Ворота откатные своими руками

Вначале делаем фундамент. Заливаем бетоном и устанавливаем роликовые платформы. Фундаменту необходимо дать высохнуть — это 4 — 5 дней.

Второй этап: свариваем полотно из профиля, можно с использованием уголка. После нужно зачистить сварочные швы и покрыть антикоррозийным покрытием. После изготовления каркаса можно его обшить профнастилом или другим материалом. К полотну снизу приваривают направляющий профиль «рельсу». На конец направляющего профиля нужно приварить концевой ролик.

Третий этап — это установка изделия на роликовые платформы, но делать это нужно только после высыхания бетона. К этому времени необходимо прикрепить улавливатель и поддерживающую планку.
Изготовленную конструкцию можно оборудовать для удобства автоматикой. Так вы сможете открывать и закрывать их дистанционно, не выходя из автомобиля.

Если откатные ворота используются для гаража, то их следует утеплить, самый подходящий для этого теплоизоляционный материал экструдированный пенополистирол (лучшие цены и выбор тут http://www.technoplex.ru). Почитать всю необходимую информацию о нем, узнать цену и заказать его можно на указанном сайте. Если самостоятельно разобраться не получилось задайте вопрос специалисту через форму обратной связи.
