Гидравлический пресс своими руками

[contents]

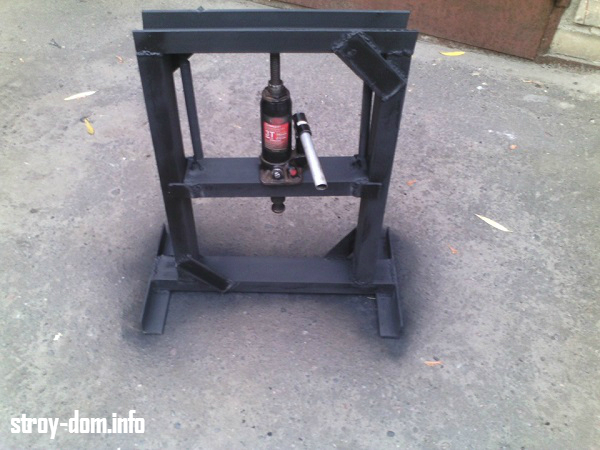

Небольшой гидравлический пресс, который находит достаточно широкое применение в быту (к примеру, при утилизации отходов, проведении разного рода ремонтных работ), можно изготовить в домашних условиях. В роли главного рабочего механизма выступит гидравлический домкрат. Конечно, по мощности домкраты могут быть разными, поэтому следует заранее определиться, каково предельное усилие может понадобиться при эксплуатации.

Обратите внимание! В прессах мощностью менее 200 кН применяется человеческая сила, передаваемая посредством рычага. Если говорить о приборах большей мощности, то там используется электропривод.

Также прессы могут различаться по другим косвенным признакам – количеству цилиндров, особенностям прессовочного стола и проч. Мы же рассмотрим самую простую конструкцию.

Технология изготовления гидравлического пресса

Шаг 1. До того как приступать к работе, следует обзавестись всеми необходимыми расходными материалами. Для основания конструкции потребуется толстый лист стали (как вариант – сделать основание составным, используя куски стального профиля на 10 см, которые свариваются вместе).

Касаемо размеров основания, то тут все зависит исключительно от вида предстоящих работ. Кроме того, это повлияет на устойчивость механизма при эксплуатации.

Также потребуются направляющие стойки, что чего можно взять 1,5-метровые отрезки стального уголка размерами 10х10 см в количестве четырех штук.



Шаг 2. Приступаем непосредственно к сборке. Стойки привариваются вертикально к стальному основанию – нужно по две штуки с каждой стороны.

Шаг 3. Дистанция между установленными уголками должна составлять 10 см, чтобы торцы упора пресса аналогичной ширины без проблем поместились. Сверху стойки обвязываются металлическим профилем требуемого сечения – этот профиль послужит неподвижным упором.

Шаг 4. В нашем варианте конструкции пресса сам домкрат устанавливается на основание. Следовательно, работы будут выполняться при поднятии штока домкрата. Снизу стойки будут дополнительно крепиться двумя болтами по отношению к высоте домкрата – это повысит жесткость конструкции. С этой целью в стойках, расположенных по соседству, проделываются сквозные отверстия по оси соответствующего диаметра.

Читайте также:  Как правильно производится замена унитаза?

Шаг 5. Далее необходимо сделать одну из важнейших деталей самодельного пресса – съемный упор. Его нужно расположить таким образом, чтобы шток приходился прямо на его середину. Непосредственно упор во время эксплуатации будет как бы скользить между опорами, по этой причине длина его должна равняться дистанции между внешними краями направляющих.

Обратите внимание! Съемный упор должен быть выполнен из листовой стали толщиной в 1 см. Из листа нужно вырезать десять пластин шириной в 10 см, а также еще две – короче предыдущих на 1 см.

Шаг 6. Длинные пластины необходимо сварить между собой, а короткие закрепить по бокам образовавшегося блока с отступом в 10 см.

Шаг 7. Делаем возвратный механизм. Для этого используется пластина с отверстием по центру и две пружины. Пружины крепятся к пластине и штоку домкрата. Все, гидравлический пресс своими руками готов!
