Сборка электрощитов для квартиры

Раньше, во времена советской власти, когда из энергопотребителей в квартире было освещение, телевизор и утюг, смысла в электрощитках не было. Был счетчик электроэнергии, на котором имелась пробка с плавким предохранителем, вот и весь щиток.

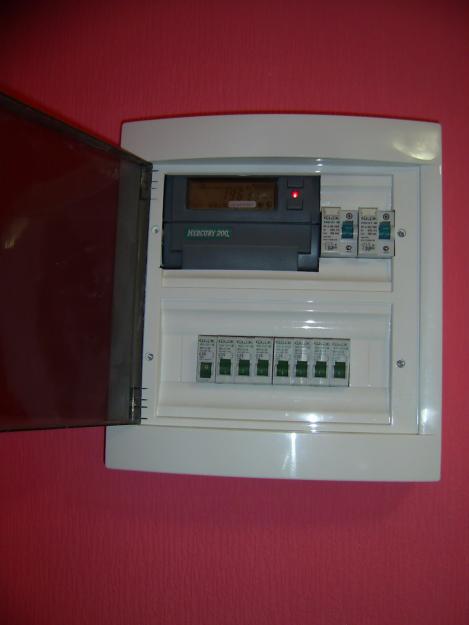

Электрощиток для квартиры
Электрощиток для квартиры

Сегодня ситуация кардинально изменилась, количество электроприборов поражает своим выбором, а суммарная мощность может достигать 40 и более кВтч. Следовательно, простым прибором учета и одной пробкой уже не обойтись. Изменилась система подхода к формированию проводки в квартире. Каждый мощный потребитель «висит» на отдельном автомате (автоматическом выключателе – прибор который обесточит потребителя в случае аварийной ситуации), от которого идет отдельная проводка требуемого сечения к этому самому потребителю. Т.е. теперь становится понятным, что если мощных приборов в квартире или доме 2-3, то автоматы требуется скрыть за дверкой щитка, с точки зрения эстетики и безопасности. Кроме того, взято за правило иметь отдельный автомат для каждой комнаты квартиры. Значит в среднем мы будет иметь 4-5 автоматов плюс счетчик учета электроэнергии.
Мы рекомендуем электросчетчик оставить в общем коридоре, тогда представители контролирующих организаций не будут названивать вам в дверь с просьбой проверить показания.

В принципе сборка электрощитов для квартиры или дома – процесс несложный и при наличии инструкции о том, как правильно пристегнуть автомат ничего сложного нет вообще. Гораздо сложнее просчитать и проложить проводку, в случае бетонного дома придется штробить стены, а в случае деревянного и того сложнее.

При расчете сечения провода пользуйтесь принципом, что 1 мм кв алюминиевого провода в обычном режиме способен пропускать 10 А тока, а 1 мм кв медного 15 А. Для того, чтобы определить ток потребителя достаточно разделить его паспортную мощность на напряжение сети. Например, бойлер имеет мощность 2 кВт, значит при работе в сети с напряжением 220 В ток этого потребителя составит 9.09 А. Значит для защиты этого электроприбора от аварийных режимов нужно использовать 10А автомат. Для провода рекомендуем использовать сечении с запасом. В данном примере для этого бойлера мы рекомендуем использовать провод с сечением 2.5 мм кв.

Читайте также:  Типы лаков для паркета
Сборка электрощитов
Сборка электрощитов

Кроме того, возле счетчика установите пакетный выключатель, который позволит обесточить всю квартиру и провести работы в щитке.

Однако если речь идет о сборке электрощита для предприятия, то в этом случае стоит обратиться к профессионалам. Они в самый короткий срок выполнят сборку щита любой сложности и назначения. Вот перечень электрощитовой продукции подобного предприятия – ГРЩ – главный распределительный щит, ЩР – щит распределительный, ВРУ – вводно-распределительное устройство, ЩА – щиты автоматики и ЩУ – щиты управления.
